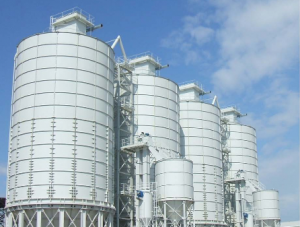

Силосы для цемента

Для хранения сухих бетонных смесей или других сыпучих материалов требуется специально созданное и подготовленное оборудование – силосы.

Читайте так же:

Как приготовить раствор цемента для забора

Для хранения сухих бетонных смесей или других сыпучих материалов требуется специально созданное и подготовленное оборудование – силосы. Они представляют собой закрытые вместительные бункеры, имеющие приёмное и раздающее устройства, а также вспомогательное оборудование и механизмы. Ёмкость для хранения сыпучих продуктов изготавливается в виде высокого металлического цилиндра, закрытого сверху крышкой и имеющего вентиляцию и фильтры.

Нижняя часть имеет конусообразное строение с закрывающей заслонкой – шибером. Через него осуществляется выдача нужных порций цемента или другой смеси. Вся конструкция монтируется на опорах вертикально. Сегодня удобные вместительные цементные силосы стали неотъемлемой частью складов сыпучих стройматериалов и используются многими компаниями.

Преимущества применения силосов

Разборная конструкция. Оборудование производится в виде готовых узлов, которые легко доставить на место и установить. При необходимости ремонта или замены отдельные части легко снимаются;
Доступность узлов и запчастей. Любое оборудование, независимо от назначения, требует внимательного отношения. Однако со временем детали изнашиваются и требуют замены. Запасные части силосов всегда есть в нужном ассортименте и обходятся покупателю недорого;
Полный комплект документации. Оборудование поставляется с необходимыми чертежами и сборочными схемами. Они помогают при сборке и дальнейшем обслуживании устройств;
Длительная эксплуатация. Для изготовления основных узлов и элементов конструкции применяются хорошо себя зарекомендовавшие материалы: сталь, бетон. Если придерживаться рекомендаций изготовителя, то оборудование прослужит минимум 20 лет;
Применение в различных условиях. Оборудование может с одинаковым успехом работать в закрытых помещениях и на открытых площадках;
Надёжная защита сыпучих материалов от воздействия негативных природных факторов. Цемент или другие смеси остаются сухими и не меняют своих характеристик;
Удобство эксплуатации. Конструкция заточена под сыпучие продукты и оборудована всем необходимым для удобной загрузки, контроля и выгрузки.

Типы силосов для хранения цемента

Оборудование подбирается заказчиком, исходя из необходимых объёмов хранения сыпучих материалов. Крупным предприятиям, например, необходимы силосы, где можно держать запас на десять дней работы без перерывов. Такой вариант помогает избежать вынужденных простоев и сокращает количество убытков. Для некоторых технологических процессов материалы необходимо перед использованием выдержать в течение определённого времени и их хранят в бункерах.

Мобильные. Имеют собственную колёсную базу и легко перемещаются на нужное место;
Стационарные неразборные. Благодаря удачной конструкции являются самыми долговечными. Транспортируются на грузовых платформах без разборки корпуса;

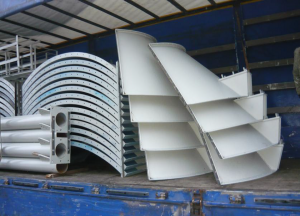

Разборные. Состоят из нескольких частей. Это делается для более удобного транспортирования, но требует дополнительных усилий для установки и наладки. Конструкция выполнена так, чтобы оборудование можно было разбирать и собирать много раз без повреждения отдельных частей и деталей;
Контейнерные. Нужны для перевозки сыпучих продуктов на большие расстояния. Для этого обычно используется железнодорожный или морской транспорт.

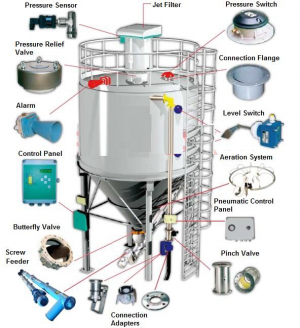

Конструкция силосов

Несмотря на разнообразие вариантов, все силосы имеют похожее строение. Оно включает саму металлическую ёмкость с плоским верхом и коническим низом, опорную конструкцию и вспомогательное оборудование. Для удобства осмотра и эксплуатации внутри бункера устанавливается лестница и технологический люк. На силос можно забраться при помощи внешней лестницы с ограждением безопасности.

Для загрузки силосов используется пневматическое оборудование. Цемент поступает из ёмкостей, установленных на автомобилях, прицепах или железнодорожных платформах через верхнюю часть.

Раздача сыпучего материала осуществляется при помощи шибера в нижней части, имеющего поворотную конструкцию. Чтобы обрушить вниз налипший на стенки слой цемента применяется система аэрации ёмкости или электрические вибраторы. Их монтируют в верхней части бункера.

Силос цемента
Рама
Фильтр
Ограждение
Цементопровод
Фланец
Лестница
Индикатор уровня цемента
Клапан сброса избыточного давления
Секторный затвор
Транспортер шнековый
Плита установочная под пневмовибратор

Цена силоса для цемента

Чтобы купить силос, необходимо затратить сумму, эквивалентную 3-30 тысячам долларов. Затраты на оборудование зависят от выбранного типа и вместимости. Некоторые заказчики предпочитают заказывать оборудование с утеплителем, что также поднимает стоимость. На увеличение цены оказывает также влияние комплектация. Кроме стандартного набора силосы могут включать такие узлы и комплектующие:

Датчики уровня;
Фильтры;
Электрические вибраторы;
Клапан сброса давления;
Дозаторы;
Дистанционные пульты управления;
Ручные приводы;
Транспортёры шнековые;
Дисковые затворы;
Другое оборудование.

Читайте так же:

Отрезные диски по камню бетону кирпичу

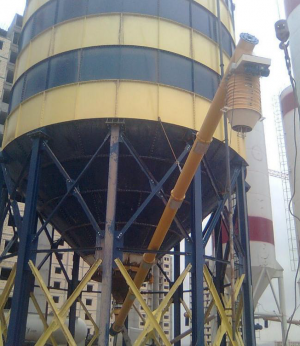

Монтаж цементного силоса

Позновательное видео о том, из каких элементов силос для цемента состоит, как собирается и монтируется.

Продам Цементный силос 500 т (болтовой) в Харькове

Официальный представитель компании производителя INS Makina (Турция) предлагает Минимальные Заводские цены.

Поставка от Производителя оборудования в любой регион или страну.
Производитель проводит шеф-монтаж и обучение персонала.

Турецкая компания INS Makina является ведущим производителем Цементных силосов и другого оборудования — бетоносмесительных установок, установок для просеивания песка и мойки, стационарных и мобильных дробилок в Турции с момента ее основания в 2002 году.

INS Makina производит свою продукцию на своем заводе, расположенном в Анкаре, столице Турции. Продукция INS Makina экспортируется в более чем тридцать стран на четырех континентах. Голландия, Швейцария, Украина, Болгария, Словения, Словакия, Сербия, Швеция, Венгрия, Румыния, Латвия, Египет, Алжир, Тунис, Марокко, — и еще много других стран, где покупатели предпочитают наши заводы.

INS Makina — это компания, ориентированная на клиента, команду и управление процессами, где первостепенное значение имеет приверженность отношениям с клиентами.

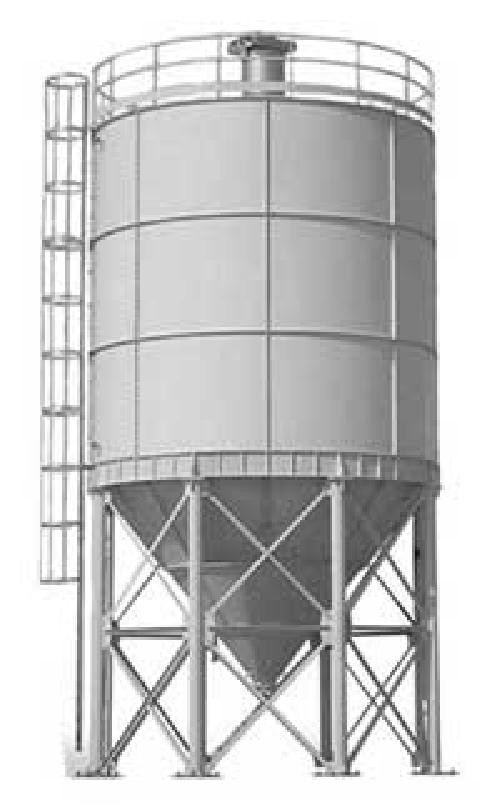

Параметры цементного силоса 500 т. :
1. Объем силоса: 500 T
2. Высота: 19.945 mm
3. Ширина (диаметр): Ø 6.180 mm
4. Количество опор: 6
5. Диаметр выхода: Ø 400 mm
6. Вес силоса: 35.000 kg
7. Материал опор силоса: Ø 273 x 12 mm Стальная труба
8. Опоры имеют крестовые крепления тип NPL 80 mm стальной профиль.
9. Опоры произведены из 20-25 mm стали.
10. Коническая часть произведена из 8 mm стального листа.
11. Основной корпус силоса произведен из 8-6-5 mm стального листа.
12. Верхняя часть (крыша) изготовлена из 6 mm стального листа.
13. Лестница внутри включена.
14. Силос имеет наружную лестницу, которая начинается от основания и доходит до верхней крышки силоса.
15. На крыше силоса имеются перила.
16. Наполнительная труба 4’’ и может быть изменена исходя из потребностей заказчика.
17. Все параметры силоса рассчитаны исходя из требований к данному оборудованию и полностью им соответствуют.

Шнек: Размер: Ø 323 x 10.000 mm
Motor: 15 kW Brand : WAM Origin : Italy

Фильтр силоса (Опция): Площадь фильтрации: 24.5 m2
3 электромагнитные клапаны с пневмо-очисткой.
Расход воздуха 4,5 Nmc/h Brand : WAM (Italy)
Изготовлен с AISI 304 (исключена пластина элемента) с фланцевым корпусом фильтра для крепления к силосу с набором из 24 болтов.

Безопасный клапан, индикаторы уровня, аксессуары (Опция)
Предохранительный клапан
Датчик уровня: 2 шт., верхний и нижний уровень.
Клапан «бабочка». Насадки Brand : WAM (Italy)
Загрузочный блок (Опция)
Диаметр впускного отверстия: 300 мм
Максимальная производительность: 250 м³ / ч

Внутренний и наружный сильфон: с резиновым покрытием ПВХ
Группа привода: 0,75 кВт
Электрическая панель и кнопка: Дополнительно
Фильтр и вентилятор: без (может поставляться отдельно)

Предельный выключатель для втянутого и выдвинутого положения: включен
Индикатор уровня: 230 В переменного тока, вращающийся лопастной тип, в комплекте
Рабочая температура: Номинальная -40 ° C / + 90 ° C

Выбор силоса для цемента: виды бункерных хранилищ, комплектация, монтаж

Силос – это специальный бункер для хранения сухих смесей. Преимущественно эта конструкция изготавливается в форме металлического цилиндра, герметично закрывающегося сверху. Снизу в хранилище проделано специальное отверстие, где находится шиберный затвор для загрузки сухих смесей. Монтируется конструкция вертикально и поддерживается сваями или опорами.

Преимущества применения силосов

Возможность разборки габаритных конструкций. Корпус силоса производится разборным, что облегчает его доставку. Полностью емкость монтируется на строительной площадке.
Продолжительное время службы. Конструкции могут быть бетонные или металлические, приблизительное время эксплуатации составляет более 25 лет.
Ремонтопригодность. Многие части этой конструкции (элементы верхнего и нижнего днища, фильтры, сваи и т.д.) производятся и поставляются отдельно.
Наличие схем и чертежей. Наличие схем и чертежей значительно упрощают сборку, монтаж и эксплуатацию всей системы.
Высокая степень защиты конструкции. Цемент в силосе совершенно не подвержен внешним негативным факторам.
Монтаж и эксплуатация хранилища, как в закрытом помещении, так и на улице (без возведения защитных сооружений).
Постоянная подача сыпучих материалов. Силос позволяет в любое время получить необходимую порцию цемента.

Читайте так же:

Как определить нормальную густоту цементного теста

Особенности выбора силоса

К выбору силоса нужно подходить очень ответственно. Невзирая на практичность и многофункциональность, добиться качественного и продолжительного хранения цемента в необходимой консистенции можно только при определенных условиях.

Вначале нужно выполнить расчеты, какую мощность должен иметь силос цемента с учетом требуемой нагрузки. Соответствие производительности с возможностями оборудования можно узнать в техническом паспорте.

Также при выборе хранилища необходимо соблюдать определенные требования:

Объем бетоносмесителя обязан быть не менее 10 норм использования цемента в день. Это обусловлено риском приостановления рабочего процесса из-за сбоя в доставке материала.
Место установки бункера обязано полностью соответствовать правилам пожарной и санитарной безопасности.
Во время выбора конструкции и месторасположения нужно непременно предусмотреть площадку для подъезда спецтехники.
Установка требуемого оборудования, исключающего застой цемента внутри силоса, это значительно повысит производительность рабочего процесса.
При частом использовании силоса для загрузки цемента вместо установки стандартного шибера требуется специальная лента подача инертных скип, это нужно предусмотреть еще на этапе заказа конструкции.
Обработка силоса защитными составами против коррозии. Это существенно увеличит срок эксплуатации.
Наличие полной комплектации монтажных документов является основным атрибутом дальнейшей продуктивной работы.
Для постоянной смены места установки, необходимо выбирать мобильные бетонные варианты технологической конструкции. Это поможет сэкономить деньги и время на перемещение хранилища на новый строительный объект.

Виды бункерных хранилищ

Масштабное строительство в Москве значительно увеличило спрос на цемент. Сооружение распределительных узлов дает возможность обеспечить стабильность всех показателей сыпучих материалов, сократив затраты на их транспортировку. Силос для цемента выбирается с учетом объема хранения стройматериалов, требуемых производству, а также особенностей технологии строительства.

Разборные

Самые востребованные силосы для цемента. Во время перевозки силос делится на механизм подачи, цилиндрическую воронку и емкость для цемента. Есть варианты хранилищ, где главный цилиндр состоит из нескольких частей. Хранилище удобно во время перевозки, но потребует дополнительных трудозатрат во время установки. Возможен многоразовый монтаж и демонтаж без деформации отдельных элементов конструкции.

Цельные

Неразборной цементный силос, который отличается повышенной надежностью. Внутренняя емкость, система автоматики, дополнительное оборудование остаются целыми даже во время сильного повреждения корпуса. Объем этой конструкции составляет до 120 тысяч литров, если устройство сделать с большим объемом, то его невозможно будет доставить на строительную площадку. Перевозится хранилище цельным на грузовых платформах. Эти силосы для цемента целесообразно устанавливать при сооружении стационарных масштабных объектов.

Мобильные

Силос под цемент небольшого размера, имеет горизонтальный бак для хранения, а также наличие колесной базы. Удобен во время транспортировки спецтехникой. Для лучшей устойчивости в конструкции находятся выдвижные опоры.

Контейнерные

Силос для цемента предназначен для перевозки стройматериала на большие расстояния железнодорожным транспортом или на судоходных баржах.

Склады

Это стационарное хранилище для склада цемента и других стройматериалов. Представляет собой металлический конус, который закрывается герметично крышкой с отверстиями для вентиляции и оборудован фильтром с шиберным механизмом запирания для подачи цемента. Монтируется в вертикальном положении на сваях или опорах.

Конструкция силосов

По своей конструкции хранилище состоит из нескольких частей воронки, вертикальной емкости в виде конуса, которая оборудована коническими днищами, а сверху – плоскими днищами. Монтируется вся система на опорную базу, которая фиксируется к основанию анкерами.

Внутри силос цемента оборудована лестница, напротив которой располагается технологический люк. Снаружи для визуального осмотра и возможного ремонта устанавливается металлическая лестница.

Для загрузки материала в силос используются авто-цементовозы, работающие на сжатом воздухе, в качестве альтернативы устанавливается пневмокамерный насос. Подается цемент через нижнее днище за счет дискового затвора, который оборудован шнековым питателем.

Базовая комплектация: необходимые и дополнительные аксессуары, опции

Основные составные части:

Предохранительный клапан.
Хранилище с коническим днищем, что облегчает подачу цемента. В этом случае необходимо большое внимание уделить качеству швов, поскольку именно от них зависит герметичность конструкции.
Вибратор для размешивания сухого состава.
Трубка для загрузки, с помощью которой сыпучий материал подается в хранилище.
Датчики уровней.
Цементный фильтр. Требуется для обеспыливания воздуха внутри емкости.
Затворный механизм для предохранения высыпания сыпучего стройматериала.
Аэрационная система управления.
Шнековый конвейер.
Лестницы.

Читайте так же:

Как быстро приготовить цементный раствор

Принцип работы ротационного датчика

Ротационный датчик оборудован электрическим двигателем. Вал датчика соединен с валом редуктора подпружиненной муфтой, которая защищает редукторную систему от повреждения во время принудительного вращения вала под воздействием различных факторов.

Двигатель и редуктор создают эксцентриковый механизм, который фиксируется пружиной. Если крутящаяся лопасть датчика не касается цемента, то вращение передается на редуктор, а от него к валу. Когда лопасть начинает контактировать с сухим цементом, вал датчика завершает работу, а механизм «двигатель-редуктор» приводит в работу переключатели, выключает электропитание двигателя, переключая контакт датчика.

При освобождении лопасти от сухого состава, система «двигатель-редуктор» возвращается в работу, освобождая переключатели. Так происходит возобновление электропитания двигателя, а контакт датчика переходит в начальное положение. После чего лопасть заново начинает вращение.

Система аэрации силоса цемента

Перед хранением смеси в силосе требуется установка аэрационной системы, которая обеспечивает контакт воздуха с цементом. При аэрации воздух перемещается через сыпучий материал. За счет этого создается смесь, которая обогащена кислородом.

Эта проблема решается несколькими способами: или при помощи аэрационной системы, или при помощи специального вибратора. Последние вариант является малоэффективным, так как использование вибратора создает разрушительное действие на всю конструкцию хранилища.

Аэрационная система не имеет такого недостатка, потому чаще всего ее установка является приоритетной. Именно этой системой оборудуют конструкцию для улучшения процесса перевозки сыпучих смесей.

Аэрационная система – специальные жиклеры, вибрационные вентиляторы и аэраторы, пневматические молотки и пушки, в частности распределительная трубопроводная магистраль для подачи сжатого воздуха, благодаря которому и происходит аэрация.

Цена силоса для цемента

Иногда клиенты заказывают дополнительное утепление, что тоже увеличивает затраты. На окончательную стоимость также влияет выбранная комплектация.

Помимо стандартного набора хранилища могут комплектоваться следующим оборудованием:

Фильтры очистки воздуха.
Датчики контроля сыпучей смеси.
Защитный механизм вывода чрезмерного давления.
Электровибраторы.
Пульт Д/У.
Ленточный транспортер.
Механический привод.

Розничные цены уточняйте у производителя.

Монтаж цементного силоса

Во время создания проекта необходимо учесть не только непосредственно конструкцию, но и размеры фундамента. Если основание недостаточное, то это приведет к усадке всей конструкции, а во время неравномерной усадке — полностью к разрушению хранилища.

И, наоборот, фундамент под силос с очень большой площадью повышает финансовые затраты. Правильные расчеты дают возможность определить требуемую площадь.

Перед установкой хранилища на основание закрепляют опорную раму, куда монтируется корпус конструкции, который фиксируется болтами. Вертикальность проверяют с помощью отвеса, возможное отклонение от нормы не более 0,5%. После выполнения проверки уровня силоса к закладным частям крепят опоры. Во время сооружения хранилища и его последующего монтажа к нему подводится цементопровод, крепятся лестницы и ограждения.

Затем на патрубок хранилища крепится механический привод и дисковый затвор, к затвору подсоединяют ленточный транспортер. После монтируются вибрационные вентиляторы, аэрационная система, датчики, защитный клапан и воздушные фильтры. Причем все соединения конструкции обязаны быть полностью герметичны: применение уплотнителей или герметических составов помогает добиться необходимого уровня герметичности.

На хранилище крепится монтажный щит, после с учетом схемы подключения выполняется разводка трубопроводов и электрических проводов к оборудованию, конструкцию заземляют.

Если нужно выполнить разовую строительную работу, то устанавливать новые силосы для цемента нецелесообразно. Цемент в постоянном объеме востребован не на всех строительных площадках, иногда намного проще купить готовую бетонную смесь. Но арендовать силос для цемента все же выгодно, аренда хранилища составляет около 20 тыс. руб. с доставкой и установкой.

голоса

Рейтинг статьи
